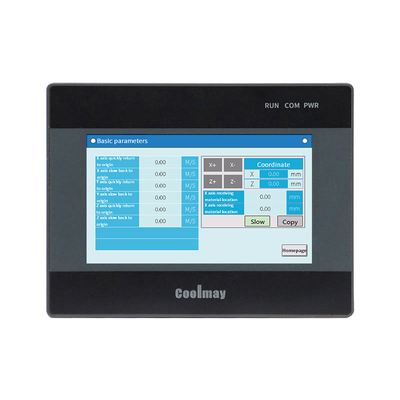

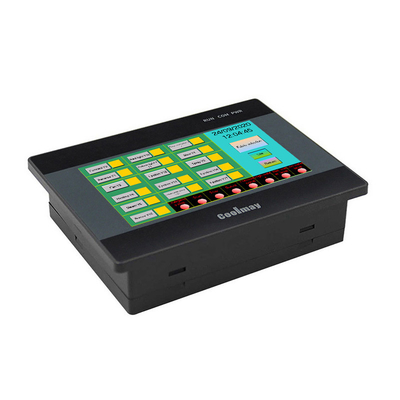

4.3 " TFT 인간 기계 인터페이스 PLC 4 - 6W 60K 컬러 저항성 터치 스크린

1.PLC 트랜지스터와 중계기를 사용하는 예방책
PLC 출력은 공통 음극 출력이고 이론 값은 1A입니다, 실제 사용이 500mA 이하입니다, COM 배선이 미안하지만, 부정적이고 24V 전압을 사용하고, 그것이 스위치로서 사용될 때 어떤 전압 출력도 있지 않습니다. 외부 릴레이 면, 중계기는 외부 전력 공급 장치를 필요로 합니다.
중계기는 접촉 삶을 가지고, 이론 값이 30W 배 있고, 외부 부하의 이론 값이 5A를 초과하지 않습니다. 자주, 전부하 전류는 서비스 수명에 영향을 미칠 수 있고 밖에 어떤 전압이 없습니다.
2.쿨마이 PLC 출력형 선택의 예방책
MT : 트랜지스터 출력, MR 콜론을 보여줍니다 릴레이 출력과 MRT를 보여줍니다 : 중계기 트랜지스터 혼합 출력을 보여줍니다.
트랜지스터 출력과 릴레이 출력 사이의 주요한 차이는 다음과 같습니다 :
(1) 전류 부하의 차이. 요즈음, 우리는 500MA의 최대 전류 부하와 트랜지스터를 사용하고 최대 전류가 중계기의 로드는 5A 입니다 (EX2N(S)/DX2N(S)의 과한짐계전기 경향이 시리즈 PLC는 3A 입니다) ;
(2)출력 전원 : 트랜지스터는 단지 DC24V 전원 공급기에 연결될 수 있고 중계기가 DC24V와 AC220V 전원 공급기에 연결될 수 있습니다 ;
(3) 기능적 특성 : 만약 당신이 스텝 모터를 운전하기 위해 펄스를 보낼 필요가 있다면, 당신이 트랜지스터 출력 또는 혼합 출력을 사용하여야 합니다. 또한 출력 스위치가 활동적이면, 그것은 트랜지스터 출력을 사용한다고 추천받습니다 ;
(4) 둘다 중계기와 트랜지스터가 이용 가능하면, 그것은 경향이 한계를 초과하지 않는 한 트랜지스터가 상개 접점 폐기 한계를 가지고 있고 수명이 중계기 보다 더 길 것이기 때문에 트랜지스터 출력을 사용한다고 추천받습니다.
