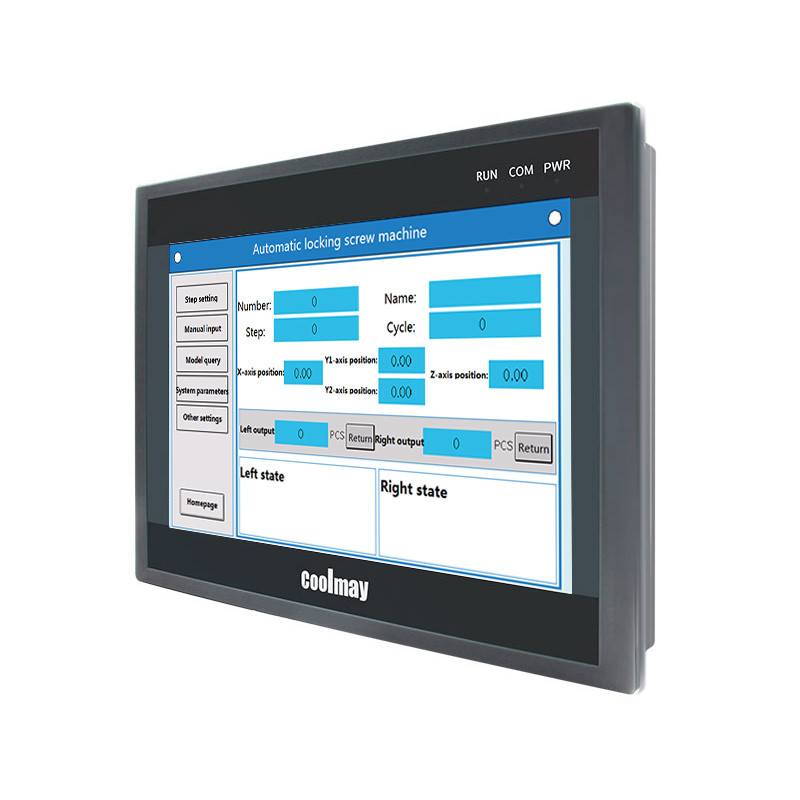

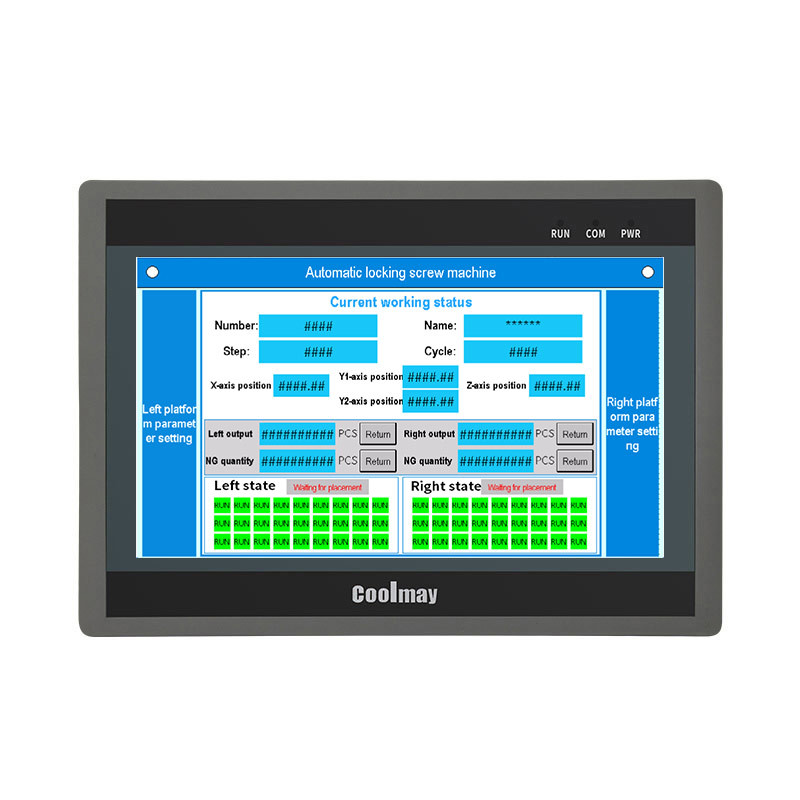

Coolmay 10'' 디지털 터치 스크린 PLC 컨트롤러 RS232 RS485 PLC 자동화 제어판

Coolmay 10'' 디지털 프로그래밍 가능 터치 스크린 Plc 컨트롤러 Rs232/Rs485 Plc 자동화 제어 패널

올인원 솔루션은 컨트롤러, 작동 인터페이스, 입력/출력, 아날로그 입력/출력, 고속 계수/펄스 및 통신 포트를 소형 장치에 통합하여 고객 장비 자동화 제어의 요구 사항을 충족하는 것입니다.

HMI PLC 올인원 제품 설명

① QM3G 시리즈: QM3G-FH 시리즈

② HMI 43 : 4.3인치 50 : 5인치 70 /70HD/70K : 7인치 t 100 : 10인치

③ 디지털 입출력(DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20 DO 60: 30DI 30DO

④ Module type M : 유니버셜 컨트롤러의 메인 모듈

⑤ 디지털 출력(DO) 유형 R: 릴레이, T: trnasistor(MOS 튜브), RT: 릴레이 및 트랜지스터

⑥ 아날로그 입력(AD) 43FH/50FH용 4채널, 70FH/HD용 12채널, 70KFH/100FH용 16채널

⑦ 아날로그 출력(DA) 43FH/50FH용 2채널, 70FH/70HD/70KFH/100FH용 8채널

⑧ AI 유형 E: 써모커플 E(유형 KT, S 또는 J가 음의 온도를 지원함에 따라 사용자 정의 가능)

PT:PT100 PT1000:PT1000 NTC 서미스터 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V

V: 0-10V V5_:-5V~5V V_:-10~10V (V5_ 및 V_는 7인치 및 10인치만 지원)

⑨ AO 타입 A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V

V_:-10~10V(7인치와 10인치만 음전압 지원 2채널 지원)

⑩ C1 단상 고속 계수, C2 AB 위상 계수, C3 ABZ 위상 계수;

일반적으로 6개의 단상 60KHz 또는 2개의 AB(Z) 60KHz + 1개의 AB 10KHz를 지원합니다.

⑪ P0:10KHz 고속 펄스, P:100KHz 고속 펄스, 일반적으로 8 채널, Y0-Y3은

100KHz, Y4-Y7은 10KHz입니다. 고속 카운팅 플러스 고속 펄스는 480KHz 이내여야 합니다.

⑫ Com port optional은 Chart 1의 '기본 파라미터'를 참조합니다.

1.

   표시하다	치수	275*194*36mm
   	컷아웃 크기	262*180mm
   	전력 소비	6-8W
   	특징	60K 컬러 저항성 터치 스크린, 세로 디스플레이 지원
   메모리	램	64MB
   	ROM	NOR 플래시 16MB
   	CPU	32비트 CPU 408MHz
   I/O	하잘것 없는 물건	최대 30DI/30DO(최대 28MR)
   	DI/DO 레벨	입력: 패시브 NPN, 공용 터미널 절연
   	DO 유형	릴레이(MR) 또는 트랜지스터(MT, Y0-Y3는 MOS임) 또는 혼합(MRT) (릴레이 출력: 최대 부하 5A/트랜지스터 출력: 최대 부하 500mA)
   	아날로그 I/O (선택 과목)	최대 12AI/8AO
   	AI 유형(선택사항)	열전대 E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
   	AO 유형(옵션)	0~10V /0~5V/ 0~20mA/ 4~20mA/혼합/ -5~5V/ -10~10V (1 마이너스 전압에 2AO)
   고속기능	고속 카운팅	단상 6 채널 60KHz 또는 2 AB 60KHz + 1 AB 10KHz, 또는 2 ABZ 60KHz + 1 AB 위상 10KHz
   	고속 펄스	8 채널, Y0-Y3은 100KHz, Y4-Y7은 10KHz입니다. 고속 카운팅 + 고속 펄스 < 480KHz
   연결	HMI	Type-B HMI 다운로드 포트(USB 관통 기능을 통해 PLC 프로그램 다운로드 가능), RS232
   		RS485 1개(기본 RS232에서 변경됨)
   	PLC	미니 USB 1개, RS232 1개(프로그램 포트)
   		1 Rs485 또는 2 Rs485 COM 포트(하나는 기본 Rs232 포트에서 변경됨)
   		CAN(2.0A/B) 포트, 이더넷 포트, WIFI(기본 RS232 포트 사용)
   소프트웨어	HMI	Coolmay mView HMI 프로그래밍 소프트웨어
   	PLC	Mitsubishi GX Developer 8.86 및작품 2
