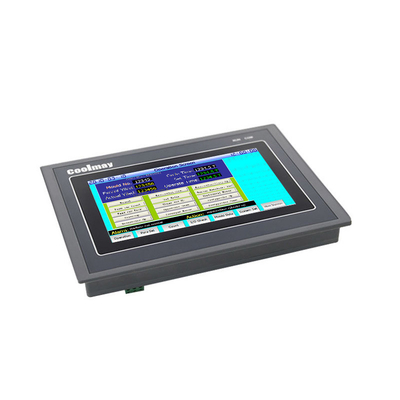

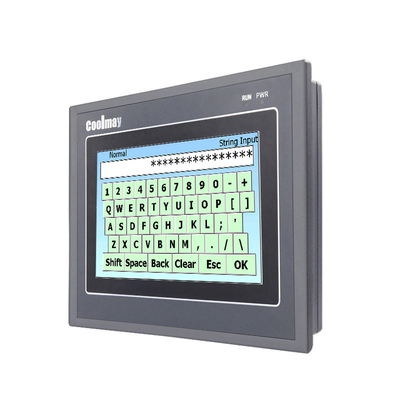

쿨마이 4-6W HMI PLC 단번에 아날로그 모듈 RS232 RS485 7 인치 HMI가 판벽널을 끼웁니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 차원 | 226*163*35.6mm | 특징 | 60K 색상 저항성 터치 스크린이 포트레이트 디스플레이를 지원합니다 |
|---|---|---|---|
| 차단 사이즈 | 217*154mm | 통신 포트 | 1x 작은 USB, 1x RS232, 1x RS485 |
| 하이 라이트 | 1에서 6W HMI PLC 모두,한 아날로그 모듈에서 HMI PLC 모두,1에서 모듈 쿨마이 HMI PLC 모두 |
||
제품 설명
쿨마이 4-6W HMI PLC 필요한 모든 것이 갖추어진 아날로그 모듈 RS232 RS485 7 인치 HMI 패널 64MB 800*480 DC24V
올인원 솔루션은 고객 장비 자동화 제어의 필요를 충족시켜 주기 위해 컨트롤러, 운용 정합, 입출력, 아날로그 입출력, 고속 계산 / 펄스와 통신 포트를 소형 장치로 통합시키는 것입니다.
단번에 HMI PLC에 대한 기술을 생성하세요
특징 :
1. FX3G/FX3U/FX3S PLC.It로 적합한 슈퍼 functions.PLC는 빨리 작동합니다.
2. 대단히 통합.디지털 핵심은 대부분의 30개 입력과 30개 출력입니다.디지털 출력은 트랜지스터, 중계기 또는 혼합 출력일 수 있습니다.아날로그는 최고 16까지 입력과 8개 출력에 도달할 수 있습니다.그것은 HMI에 2PLCCOM 공항 (Rs232and USB 포트).1곳 다운 로드 공항을 가지고 있습니다
3. 여러 고속 계산과 고속 펄스를 지원하세요.가속과 감속은 독립적입니다.전체 고속 계산과 펄스는 480KHz를 초과할 수 없습니다
4.32K 단계 프로그램 capacity.32K 파워-오프 잘 간직하는 registers.support interrupt.linear와 순환 interpolation.PID 자기 조절
5. 특별한 엔크보션.트호로우아하리에 대한 12345678으로서의 세트 패스워드는 레아디나 데이터플크 단지 서포라이스 8비트 암호 엔크라이오티온을 방지합니다
6. PLC는 프로그래밍 소프트웨어 GX Developer8.86Q와 호환 가능하고 GX Works2and 하머들이 마뷰 소프트웨어입니다.
7. 네트워크 모듈은 더 리모콘 모델들이 대량 주문 면 특화하기 위해 지원받는다는 것을 깨닫기 위해 고객 필요조건에 선별적 어코드나일 수 있습니다.
| 모델 | QM3G-70KFH |
| 차원 | 226*163*35.6mm |
| 차단 사이즈 | 217*154mm |
| 입력 | 24VDC |
| 소비 전력 | 4-6W |
| HMI | |
| 특징 | 60K 색상 저항성 터치 스크린이 포트레이트 디스플레이를 지원합니다 |
| 타입 | 7.0 " TFT |
| 디스플레이 크기 | 154*87mm |
| 결의안(화소) | 800*480 |
| RAM | 64MB은 (조사하세요면 저장 역사적 데이터를 요구합니다) |
| ROM | NOR 플래시 8MB |
| CPU | 32 비트 CPU 408MHz |
| 통신 포트 | 타입-B HMI 다운로드 포트 (USB 꿰뚫는 기능을 통하여 피엘씨 프로그램을 다운로드할 수 있는 ), RS232 |
| 소프트웨어 | 소프트웨어의 프로그램을 짜는 쿨마이 티피웍스 HMI |
PLC :
입출력 수준 -입력 :
분리된 -수동적 NPN, 공중 단말기
-트랜지스터 출력 : 낮은 수준 NPN, COM은 부정하기 위해 연결됩니다
-중계기 출력 : 비접점 건조 접촉
DO는 타이핑하고, 로딩됩니다 :
-mt : 2A/point, 4A/4 핵심 COM ; MT : 0.5A/point, 0.8A/4 핵심 COM, 1.6A/8 핵심 COM
-MR : 2A/point, 4A/4 핵심 COM, 5A/12 핵심 COM.
고속 계산 :
단일 상 6 채널 60KHz, 또는 2 AB 60KHz + 1 AB 10KHz 또는 단계 10KHz 2 ABZ 60KHz + 1 AB
(단지 MT 모델들을 위한) 고속 펄스 :
8는 채널이 생기고 Y0-Y3은 100KHz입니다, Y4-Y7이 10KHz입니다.
고속 계산 + 고속 펄스 < 480KHz="">
통신 포트 :
1x 작은 USB, 1x RS232, 1x RS485
소프트웨어 :
GX Developer8.86과 GX 작업 2로 적합합니다
FAQ
1.PLC 트랜지스터와 중계기를 사용하는 예방책
PLC 출력은 공통 음극 출력이고 이론 값은 1A입니다, 실제 사용이 500mA 이하입니다, COM 배선이 미안하지만, 부정적이고 24V 전압을 사용하고, 그것이 스위치로서 사용될 때 어떤 전압 출력도 있지 않습니다. 외부 릴레이 면, 중계기는 외부 전력 공급 장치를 필요로 합니다.
중계기는 접촉 삶을 가지고, 이론 값이 30W 배 있고, 외부 부하의 이론 값이 5A를 초과하지 않습니다. 자주, 전부하 전류는 서비스 수명에 영향을 미칠 수 있고 밖에 어떤 전압이 없습니다.
2.쿨마이 PLC 출력형 선택의 예방책
MT : 트랜지스터 출력, MR 콜론을 보여줍니다 릴레이 출력과 MRT를 보여줍니다 : 중계기 트랜지스터 혼합 출력을 보여줍니다.
트랜지스터 출력과 릴레이 출력 사이의 주요한 차이는 다음과 같습니다 :
(1) 전류 부하의 차이. 요즈음, 우리는 500MA의 최대 전류 부하와 트랜지스터를 사용하고 최대 전류가 중계기의 로드는 5A 입니다 (EX2N(S)/DX2N(S)의 과한짐계전기 경향이 시리즈 PLC는 3A 입니다) ;
(2)출력 전원 : 트랜지스터는 단지 DC24V 전원 공급기에 연결될 수 있고 중계기가 DC24V와 AC220V 전원 공급기에 연결될 수 있습니다 ;
(3) 기능적 특성 : 만약 당신이 스텝 모터를 운전하기 위해 펄스를 보낼 필요가 있다면, 당신이 트랜지스터 출력 또는 혼합 출력을 사용하여야 합니다. 또한 출력 스위치가 활동적이면, 그것은 트랜지스터 출력을 사용한다고 추천받습니다 ;
(4) 둘다 중계기와 트랜지스터가 이용 가능하면, 그것은 경향이 한계를 초과하지 않는 한 트랜지스터가 상개 접점 폐기 한계를 가지고 있고 수명이 중계기 보다 더 길 것이기 때문에 트랜지스터 출력을 사용한다고 추천받습니다.
