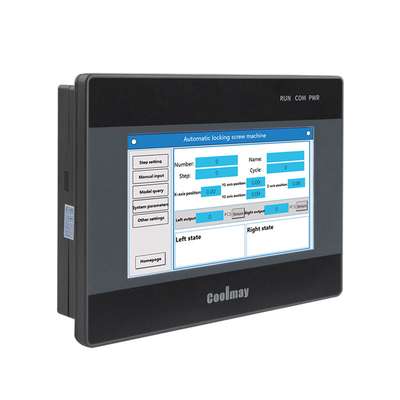

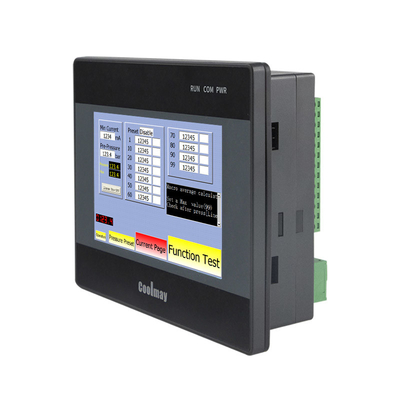

4.3 자동화 제어를 위해 소비를 DC24V 60K 색 HMI 4-6W의 프로그램을 짜는 인치 HMI PLC
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 차원 | 134*102*34mm | 차단 사이즈 | 120*94mm |
|---|---|---|---|
| 중량(KG) | 0.3 킬로그램 | 타입 | 4.3 " TFT |
| 디스플레이 크기 | 97*56mm | 결의안(화소) | 480*272 |
| 하이 라이트 | 4.3 인치 HMI PLC,60K 색 HMI PLC 캄보,자동화 제어를 위한 HMI PLC 캄보 |
||
제품 설명
4.3 DC24V 60K 색깔 HMI 4-6W 소비 32의 프로그램을 짜는 인치 Hmi Plc는 CPU 408MHz 자동화 제어를 물었습니다
올인원 솔루션은 고객 장비 자동화 제어의 필요를 충족시켜 주기 위해 컨트롤러, 운용 정합, 입출력, 아날로그 입출력, 고속 계산 / 펄스와 통신 포트를 소형 장치로 통합시키는 것입니다.
단번에 HMI PLC에 대한 기술을 생성하세요
특징 :
1. 최고 강력한 기성능. PLC는 빠른 작동 속도로, FX3G/FX3U/FX3S 일련 PLC와 호환 가능합니다.
2. 대단히 통합됩니다. 최대 스위치 양은 30개 입력과 30개 출력이고 스위치 대량출하가 트랜지스터 / 중계기 / 하이브리드 출력으로 선택될 수 있습니다. 최대 아날로그양은 16개 입력과 8개 출력입니다. 2 PLC 프로그래밍 포트 (RS232 / USB 포트)과 원터치 스크린 다운로드 포트를 갖춥니다.
3. 다채널 고속 카운팅과 고속 펄스를 지원합니다. 독립적 가속과 감속 ; 고속 카운팅과 고속 펄스의 총 전송은 480KHz를 초과할 수 없습니다.
| 모델 | QM3G-43FH |
| 차원 | 134*102*34mm |
| 차단 사이즈 | 120*94mm |
| 입력 | 24VDC |
| 소비 전력 | 4-6W |
| HMI | |
| 특징 | 60K 색상 저항성 터치 스크린이 포트레이트 디스플레이를 지원합니다 |
| 타입 | 4.3 " TFT |
| 디스플레이 크기 | 97*56mm |
| 결의안(화소) | 480*272 |
| RAM | 64MB은 (조사하세요면 저장 역사적 데이터를 요구합니다) |
| ROM | NOR 플래시 8MB |
| CPU | 32 비트 CPU 408MHz |
| 통신 포트 | 타입-C HMI 다운로드 포트 (USB 꿰뚫는 기능을 통하여 피엘씨 프로그램을 다운로드할 수 있는 ), RS232 공항 |
| 소프트웨어 | 소프트웨어의 프로그램을 짜는 쿨마이 티피웍스 HMI |
| PLC | |
| 입출력 수준 |
- 입력 : 분리된 수동적 NPN, 공중 단말기 - 트랜지스터 출력 : 낮은 수준 NPN, COM은 부정하기 위해 연결됩니다 - 릴레이 출력 : 비접점 건조 접촉 |
| DO는 타이핑하고, 로딩됩니다 |
- MT : 2A/point, 4A/4 핵심 COM, 5A/12 핵심 COM - MR 콜론 2A/point, 5A/12 핵심 COM |
| 고속 계산 | 단일 상 6 채널 60KHz, 또는 2 AB 60KHz + 1 AB 10KHz 또는 단계 10KHz 2 ABZ 60KHz + 1 AB |
|
고속 펄스 (단지 MT 모델들을 위해) |
8는 채널이 생기고 Y0-Y3은 100KHz입니다, Y4-Y7이 10KHz입니다. 고속 계산 + 고속 펄스 < 480KHz=""> |
| 통신 포트 | 1x TYPE-C, 1x RS232, 1x RS485 |
| 소프트웨어 | GX Developer8.86과 GX 작업 2로 적합합니다 |
| 상세한 정보. 다음을 언급하세요 : 쿨마이 QM3G-FH 필요한 모든 것이 갖추어진 사용자 교범, 쿨마이 CX3G/FX3GC PLC 프로그래밍 매뉴얼, 쿨마이 TP HMI 사용자 교범 | |
애플리케이션 산업
1.의복 조제 장치, 스크류머신이 (통조림으로 만들고 프로그램으로 수송됩니다), 태핑 머신, 초음파 청소기, 마스터배치 기계, 마스터배치 기계 ;
2.테스팅 기계, 적층기, 가열 압착 기계, 축전지 장비 / 점 용접기, 자외선 램프 경화, 초음파 세정 장비, 로딩과 언로딩, SMT 주변 장비, 단말 컴퓨터, 사출 성형기 (수직 사출 성형기)
3.환경 보호 설비, 엘이디 조명등, 소포 기계, 라벨태그기계, 레이저 마킹 머신, 테스트 지그는 납땜 / 신발 기계 장비, SKD 스테핑 / 시험 장비 / 라미네이팅, 전력 분배 캐비넷, 실험 실험을 역류합니다.
FAQ
1.PLC 트랜지스터와 중계기를 사용하는 예방책
PLC 출력은 공통 음극 출력이고 이론 값은 1A입니다, 실제 사용이 500mA 이하입니다, COM 배선이 미안하지만, 부정적이고 24V 전압을 사용하고, 그것이 스위치로서 사용될 때 어떤 전압 출력도 있지 않습니다. 외부 릴레이 면, 중계기는 외부 전력 공급 장치를 필요로 합니다.
중계기는 접촉 삶을 가지고, 이론 값이 30W 배 있고, 외부 부하의 이론 값이 5A를 초과하지 않습니다. 자주, 전부하 전류는 서비스 수명에 영향을 미칠 수 있고 밖에 어떤 전압이 없습니다.
2.쿨마이 PLC 출력형 선택의 예방책
MT : 트랜지스터 출력, MR 콜론을 보여줍니다 릴레이 출력과 MRT를 보여줍니다 : 중계기 트랜지스터 혼합 출력을 보여줍니다.
트랜지스터 출력과 릴레이 출력 사이의 주요한 차이는 다음과 같습니다 :
(1) 전류 부하의 차이. 요즈음, 우리는 500MA의 최대 전류 부하와 트랜지스터를 사용하고 최대 전류가 중계기의 로드는 5A 입니다 (EX2N(S)/DX2N(S)의 과한짐계전기 경향이 시리즈 PLC는 3A 입니다) ;
(2)출력 전원 : 트랜지스터는 단지 DC24V 전원 공급기에 연결될 수 있고 중계기가 DC24V와 AC220V 전원 공급기에 연결될 수 있습니다 ;
(3) 기능적 특성 : 만약 당신이 스텝 모터를 운전하기 위해 펄스를 보낼 필요가 있다면, 당신이 트랜지스터 출력 또는 혼합 출력을 사용하여야 합니다. 또한 출력 스위치가 활동적이면, 그것은 트랜지스터 출력을 사용한다고 추천받습니다 ;
(4) 둘다 중계기와 트랜지스터가 이용 가능하면, 그것은 경향이 한계를 초과하지 않는 한 트랜지스터가 상개 접점 폐기 한계를 가지고 있고 수명이 중계기 보다 더 길 것이기 때문에 트랜지스터 출력을 사용한다고 추천받습니다.
