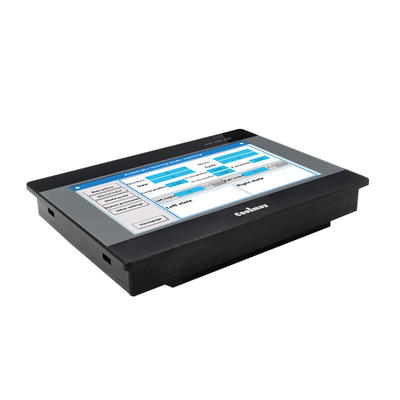

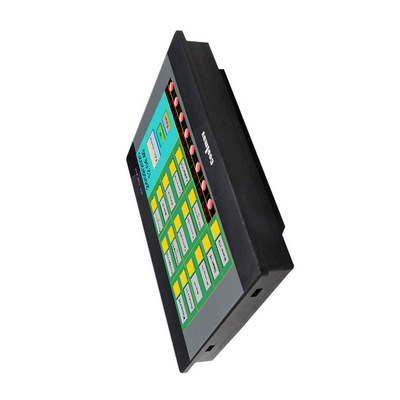

프로그래밍 가능한 논리 압축기 4 축 8 축 스테퍼 세로 드라이버 브러시리스 Pwm 듀얼 모터 속도 컨트롤러 유닛 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| ROM | NOR 플래시 128Mb | RAM | 128MB |
|---|---|---|---|
| DI /는 합니다 | 최대 12DI/12DO | DI 레벨 | 수동 NPN, 공용 터미널 분리 |
| DO 유형 | 릴레이 | DO 수준 | 상시 개방형 건식 접점 |
| 고속 계산 | 8 channels, Y0-Y3 is 100KHz, Y4-Y7 is 10KHz. 8채널, Y0-Y3은 100KHz, Y4-Y7은 10KHz입니다. H | 고속 펄스 | 단상 6채널 60KHz, 또는 2 AB 60KHz + 1 AB 10KHz, 또는 2 ABZ 60KHz + 1 AB 위상 10KHz |
| 강조하다 | 브러쉬리스 Pwm 듀얼 모터 속도 조절기,프로그래밍 가능한 논리 압축기,모터 속도 조절 장치 모듈 |
||
제품 설명
프로그래밍 가능한 논리 압축기 4 축 8 축 스테퍼 세로 드라이버 브러시리스 Pwm 듀얼 모터 속도 컨트롤러 유닛 모듈
포트 단회로:
PLC 입력 단말기의 COM (S/S) 는
24V, 그리고 X 터미널은 0V, 즉 입력 전원 공급에 연결되어 있습니다
신호가 있습니다.
두 개의 유선 시스템 (자기 제어 스위치): 자기 스위치의 긍정적인 극은
PLC X 터미널에 연결되고, 음극은 0V에 연결됩니다.
3선 시스템 (광전기 센서 또는 인코더):PLC 스위치는
3선 광전기 센서 또는 인코더에 연결된 전원 공급 장치
센서 또는 인코더는 전력의 긍정적 전극에 연결되어 있습니다
공급, 신호 라인은 X 터미널에 연결됩니다.
광전기 센서는 NPN 타입이어야 합니다 (PNP는 특별한 사용자 정의가 필요합니다.)
PLC 디지털 출력 배선:
트랜지스터: 출력은 NPN, COM는 음극에 연결되고 Y는
부하를 가진 전원 공급의 양극
릴레이: 직접 접촉 출력, COM는 긍정 또는 부정으로 연결 될 수 있습니다.
다이어그램은 릴레이 출력 모듈의 동등 회로 다이어그램을 보여줍니다.
각 그룹은 전기적으로 고립되어 있습니다. 출력 접촉의 다른 그룹은 다른 전력 회로에 연결되어 있습니다.
매개 변수
|
표시 |
차원 |
200*146*36mm |
|
|
절단 크기 |
192*138mm |
|
|
종류 |
7"TFT |
|
|
특징 |
60K 컬러 저항성 터치 스크린, 초상화 표시를 지원합니다. |
|
기억력 |
RAM |
128MB |
|
|
ROM |
NOR 플래시 128MB |
|
|
CPU |
듀얼 코어 1GHz |
|
I/O |
DI/DO |
최대 24DI/20DO 최대 16MR |
|
|
DI/DO 수준 |
입력: 수동 NPN, 공공 터미널 격리 릴레이 출력: 정상적으로 열린 건조 접촉 |
|
|
DO 타입 및 부하 |
MR: 2A/점, 5A/12점 COM. |
|
|
아날로그 I/O (선택) |
최대 12AI/8AO |
|
|
AI 타입 (선택) |
열쌍 E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ 혼합 |
|
|
AO 타입 (선택) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ 혼합/ -5~5V/ -10~10V (1 마이너스 전압에 2AO) |
|
고속 기능 |
고속 계산 |
단일 단계 6 채널 60KHz 또는 2 AB 60KHz + 1 AB 10KHz 또는 2 ABZ 60KHz + 1 AB 단계 10KHz |
|
|
고속 펄스 |
8개의 채널, Y0-Y3는 100KHz, Y4-Y7는 10KHz입니다. 초고속 계산 + 초고속 펄스 < 480KHz |
|
연결 |
HMI |
C형 HMI 다운로드 포트 (USB 침투 기능을 통해 PLC 프로그램을 다운로드 할 수 있습니다.), RS232 포트 |
|
|
|
1 RS485 (디폴트 RS232에서 변경) |
|
|
PLC |
1 TYPE-C, 1 RS232 (프로그램 포트) |
|
|
|
1 RS485 또는 2 RS485 COM 포트 (HMI에서 RS485 포트와 PLC에서 RS232 포트는 사용할 수 없습니다) |
|
|
|
CAN (2.0A/B) 포트, 이더넷 포트, WIFI (디폴트 RS232 포트를 차지합니다) |
|
소프트웨어 |
HMI |
쿨마이 V쿨 |
|
|
PLC |
미쓰비시 GX 개발자 8.86 및작업 2 |
명칭 규정
1. 시리즈EX3G-80:EX3G-80시리즈
2HMI 43FH: 4.3inch 50FH: 5inch 70FH/70HD/70KFH: 7inch 100FH: 10inch
3디지털 입력 및 출력 (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4모듈 타입 M: 유니버설 컨트롤러의 주요 모듈
5디지털 출력 (DO) 타입 R: 릴레이; T: 트나시스터 (MOS 튜브); RT: 릴레이와 트랜지스터
6아날로그 입력 (AD) 43FH/50FH에 4개의 채널, 70FH/HD에 12개의 채널, 70KFH/100FH에 16개의 채널
7아날로그 출력 (DA) 43FH/50FH,8 70FH/70HD/70KFH/100FH에 2 채널
8. AI 타입 E: 열쌍 E (K T, S 또는 J 타입으로 사용자 정의 할 수 있으며 음 온도를 지원합니다)
PT:PT100 PT1000:PT1000 NTC 열전도 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (일만 7과 10인치 지원 V5_ 및 V_)
9AO 타입 A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V (만 7인치와 10인치 지원 마이너스 전압은 2개의 채널을 커버)
10C1 단상단계 고속 계산,C2 AB단계 계산,C3 ABZ단계 계산
일반적으로 6개의 단일 단계 60KHz 또는 2개의 AB (Z) 60KHz + 1개의 AB 10KHz를 지원합니다.
11. P0:10KHz 고속 펄스P:100KHz 고속 펄스일반적으로 8채널,Y0-Y3는 100KHz,Y4-Y7는 10KHz
12com 포트 선택적 은 도표 1의 기본 매개 변수를 의미합니다.
