산업용 Cnc 터치 스크린 패널 Plc HMI 통합 컴보 결합 모든 하나의 프로그램 가능한 논리 스텝 서보 드라이버 브러시리스 Pwm 듀얼 모터 속도 컨트롤러 유닛 모듈 이더넷 중국에서 만든
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 차원 | 134*102*32mm | 결의 | 480*272픽셀 |
|---|---|---|---|
| ROM | 128MB | CPU | 듀얼코어 1GHz |
| DI /는 합니다 | 12DI/12DO | 아날로그 입출력 | (선택) 최대 4AI/2AO |
| HMI 포트 | RS232는 좌현으로 향하게 합니다 | PLC 포트 | 미니 타입 B USB 포트 |
| 강조하다 | 터치 스크린 Plc HMI 통합 컴보,인더스트리얼 Cnc Plc HMI 통합 컴보,단번에 HMI PLC를 통합했습니다 |
||
제품 설명

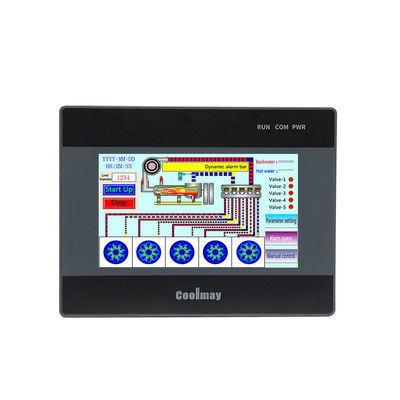

산업용 Cnc 터치 스크린 패널 Plc HMI 통합 콤보 통합 모든 하나의 프로그래밍 가능한 논리 컨트롤러
장점:
◆ Works 2/GX Developer8.86와 호환되는 상부 컴퓨터 프로그래밍 소프트웨어 (스레더 다이어그램과 SFC 언어를 지원하지만 구조화된 프로그래밍/레벨을 지원하지 않습니다.)
◆ 군사적 수준 32비트 CPU를 채택, 이는 더 빠르고 높은 전자기 간섭의 산업 환경에 더 잘 적응.
◆ 시계 지원, 충전 가능한 배터리 사용
◆ 미쓰비시 프로그래밍 포트 프로토콜/모드버스 프로토콜/Rs 프로토콜/BD 보드 프로토콜을 지원합니다
서로 다른 장치와 PLC 통신은 쉽게 달성됩니다.
◆ 고속 카운터.규칙적으로 단일 단계 6 채널 60KHz/ AB(Z) 단계 2 채널 60KHz + AB 단계 1 채널 10KHz.
◆ 아날로그 출력 및 입력을 위해 개별적으로 또는 혼합 된 여러 유형의 아날로그를 지원합니다.
◆ 3.81mm 플러그인 가능한 단말기를 채택하여 배선에 편리합니다.
◆ 쉽게 설치. DIN-레일 (35mm 너비) 설치 및 고정 구멍 설치.유연, 그에 따라 사용자 정의 할 수 있습니다.
◆ PLC 소프트웨어 는 미쓰비시, HMI 사용 Coolmay 프로그래밍 소프트웨어 와 호환 됩니다.
파라미터:
|
표시 |
차원 |
134*102*32mm |
|
결의 |
480*272 픽셀 |
|
|
종류 |
4.3 TFT |
|
|
특징 |
인터럽트 지원, 선형 아크 인터폴, PID 자동 조정 32K 프로그램 용량, 32K 저장 레지스터 |
|
|
기억력 |
RAM |
128MB |
|
ROM |
128MB |
|
|
CPU |
듀얼 코어 1GHz |
|
|
I/O |
DI/DO |
12DI/12DO |
|
입력: 수동 NPN, 공공 터미널 격리 트랜지스터 출력: 낮은 레벨의 NPN, COM 연결을 부정; 릴레이 출력: 정상적으로 열린 건조 접촉 |
||
|
DO 타입 및 부하 |
릴레이 MR/MOS 튜브 MOS 튜브: 2A/점, 4A/4점 COM, 5A/12점 COM MR: 2A/점, 5A/12점 COM. |
|
|
아날로그 I/O (선택) |
최대 4AI/2AO |
|
|
AI 타입 (선택) |
열쌍의 종류 E/E_/K/K_/S/S_/T/T_/J/J_/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ 혼합 |
|
|
AO 타입 (선택) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ 혼합 |
|
|
고속 기능 |
고속 계산 |
6개의 채널 단일화면 60KHz 또는 2개의 채널 AB (Z) 단계 60KHz + 1개의 채널 AB 단계 10KHz |
|
고속 펄스 |
8개의 채널, Y0-Y3는 100KHz, Y4-Y7는 10KHz 초고속 계산 + 초고속 펄스 < 480KHz |
|
|
연결 |
HMI |
1 HMI 다운로드 포트 |
|
1 RS232 포트 |
||
|
PLC |
1 미니 타입 B USB 포트, 1 RS232 포트 (프로그램 포트, 또한 COM 포트로 사용할 수 있습니다) |
|
|
1 RS485 또는 2 RS485 COM 포트 (일개의 기본 RS232 포트에서 변경) |
||
|
소프트웨어 |
HMI |
쿨마이 vcool |
|
PLC |
미쓰비시 GX 개발자8.86 및 GX WORKS 2와 호환 |
PLC 프로그래밍 알림
PLC는 GX 8.86/Works 2 이상과 호환됩니다. 소프트웨어의 다른 버전을 사용하는 경우 호환성이 발생할 수 있습니다.
PLC 프로그램을 다운로드 할 때, 빠른 오류가 있습니다.
GX 8.86 소프트웨어: 온라인 - 전송 설정 변경
작업 2: 모든 목표물 - 모든 연결된 목표물에서 통신을 변경하십시오.
통신 오류가 발생하면 케이블이 비정상적입니다. 요청되면 전원을 끄거나 케이블을 감지하거나 전원이 정상인지 감지하거나 컴퓨터를 교체하여 제거하십시오.
워크스 2 소프트웨어 버전에서 도형을 선택합니다: (기록: 라벨은 금지됩니다)

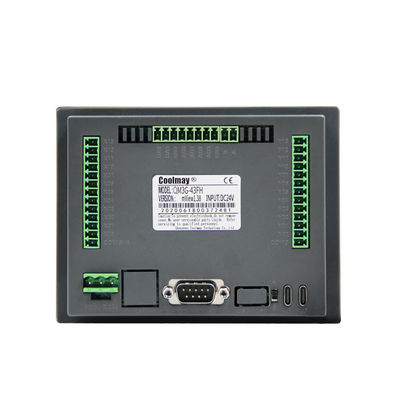

각 인터페이스와 표시기의 소개:
전력: 전력 표시등에 연결된 전력 표시등
RUN: PLC 실행 상태 표시기. 이 빛은 PLC가 작동 할 때 켜집니다.
COM: 터치 스크린과 PLC 통신 상태 표시기, 둘 다 통신 할 때, 빛이 켜져 있습니다
전원 터미널: DC24V 스위치 전원 공급 장치의 긍정적 및 부정적인 터미널은 각각 전원 공급 장치 터미널의 DC24V 및 0V에 연결됩니다.
PLC 프로그래밍 포트: 두 개의 PLC 프로그래밍 포트 (MiniB 유형의 usb 포트 / RS232), PLC 프로그램은 232 프로그래밍 라인 또는 USB 케이블 다운로드를 통해 다운로드 할 수 있습니다.
터치 화면 프로그래밍 포트: 터치 화면 구성 프로그램을 다운로드
USB 인터페이스: 주로 FAT 32 파일 시스템의 U 디스크에 직접 삽입 할 수 있습니다. 마우스에도 삽입 할 수 있습니다.
