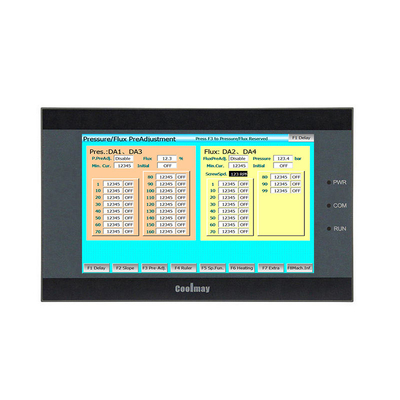

5인치 통합 HMI Plc 온-인-원 패널 12DI 4AI/2AO 10v 온도 아날로그
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| CPU | 32 비트 CPU 408MHz | ROM | NOR Flash 8MB |
|---|---|---|---|
| RAM | 64MB | DI/DO | Max 12DI/12DO |
| DI/DO level | Passive NPN public terminal isolated | DO load | 2A point, 4A/4 point COM, 5A/12 point COM |
| DO 유형 | 순간 튜브 | 다운로드 포트 | 타입-C |
| 강조하다 | 10v Hmi Plc 모든 것,12DI Hmi Plc 모든 것을 하나에,통합 Hmi Plc 모든 하나의 패널 |
||
제품 설명
5인치 통합 HMI Plc 온-인-원 패널 12DI 4AI/2AO 10v 온도 아날로그
명칭 규정
1. 시리즈 QM3G: QM3G-FH 시리즈
2HMI 43FH: 4.3inch 50FH: 5inch 70FH/70HD/70KFH: 7inch 100FH: 10inch
3디지털 입력 및 출력 (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4모듈 타입 M: 유니버설 컨트롤러의 주요 모듈
5디지털 출력 (DO) 타입 R: 릴레이; T: 트나시스터 (MOS 튜브); RT: 릴레이와 트랜지스터
6아날로그 입력 (AD) 43FH/50FH에 4개의 채널, 70FH/HD에 12개의 채널, 70KFH/100FH에 16개의 채널
7아날로그 출력 (DA) 43FH/50FH,8 70FH/70HD/70KFH/100FH에 2 채널
8. AI 타입 E: 열쌍 E (K T, S 또는 J 타입으로 사용자 정의 할 수 있으며 음 온도를 지원합니다)
PT:PT100 PT1000:PT1000 NTC 열전도 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (일만 7과 10인치 지원 V5_ 및 V_)
9AO 타입 A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V (만 7인치와 10인치 지원 마이너스 전압은 2개의 채널을 커버)
10C1 단상단계 고속 계산,C2 AB단계 계산,C3 ABZ단계 계산
일반적으로 6개의 단일 단계 60KHz 또는 2개의 AB (Z) 60KHz + 1개의 AB 10KHz를 지원합니다.
11. P0:10KHz 고속 펄스P:100KHz 고속 펄스일반적으로 8개의 채널,Y0-Y3는 100KHz,Y4-Y7는 10KHz
12com 포트 선택적 은 도표 1의 기본 매개 변수를 의미합니다.
매개 변수
| 표시 | 차원 | 151*96*36mm |
| 절단 크기 | 143*86mm | |
| 종류 | 5인치 TFT | |
| 특징 | 60K 컬러 저항성 터치 스크린, 초상화 표시를 지원합니다. | |
| 기억력 | RAM | 64MB |
| ROM | NOR 플래시 8MB | |
| CPU | 32비트 CPU 408MHz | |
| I/O | DI/DO | 최대 12DI/12DO |
| DI/DO 수준 | 입력: 수동 NPN, 공공 터미널 격리 | |
| DO 타입 및 부하 | MOS 튜브: 2A/점, 4A/4점 COM, 5A/12점 COM | |
|
아날로그 I/O (선택) |
최대 4AI/2AO | |
| AI 타입 (선택) |
열쌍 E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ 혼합 |
|
| AO 타입 (선택) | 0~10V /0~5V/ 0~20mA/ 4~20mA/ 혼합 | |
| 고속 기능 | 고속 계산 |
단일 단계 6 채널 60KHz 또는 2 AB 60KHz + 1 AB 10KHz 또는 2 ABZ 60KHz + 1 AB 단계 10KHz |
| 고속 펄스 |
8개의 채널, Y0-Y3는 100KHz, Y4-Y7는 10KHz입니다. 초고속 계산 + 초고속 펄스 < 480KHz |
|

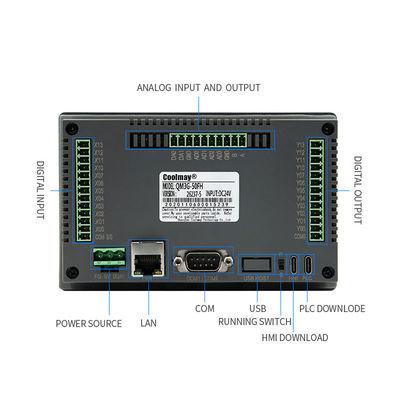

| 연결 | HMI | C형 HMI 다운로드 포트 |
| PLC | 1 TYPE-C, 1 RS232 (프로그램 포트) | |
|
RS485 포트 1개 또는 RS485 COM 포트 2개 (중의 1개는 기본 RS232 포트에서 변경됩니다.) 1 WIFI (디폴트 RS232 포트를 사용) |
||
| 소프트웨어 | HMI | 쿨메이 TPworks HMI 프로그래밍 소프트웨어 |
| PLC | 미쓰비시 GX 개발자 8.86 및 WORKS 2와 호환 |
특징
1슈퍼 기능.PLC는 FX3G/FX3U/FX3S PLC와 호환됩니다. 빠르게 작동합니다.
2. 높은 통합.디지털 포인트는 최대 30개의 입력과 30개의 출력입니다.디지털 출력은 트랜지스터, 릴레이 또는 혼합 출력일 수 있습니다.2개의 PLC COM 포트 (Rs232 및 USB 포트)HMI에서 1 다운 포트.
3. 여러 고속 카운팅 및 고속 펄스를 지원합니다. 가속 및 저속은 독립적입니다. 총
고속 계산과 펄스는 480KHz를 초과할 수 없습니다.
4. 32K 단계 프로그램 용량, 32K 전원 끄는 유지 레지스터, 중단 지원, 선형 및 원형 중첩, PID 자율 조정.
5. 특수 암호화. 암호를 12345678로 설정하여 데이터를 철저히 읽기를 방지합니다. ((PLC는 8비트 암호 암호화만 지원합니다.)
6. PLC는 프로그래밍 소프트웨어 GX Developer8.86Q와 GX Works2와 호환되며 HMI는 mView 소프트웨어입니다.
7. 네트워크 모듈은 원격 제어 실현을 위해 고객의 요구 사항에 따라 선택할 수 있습니다.
더 많은 모델은 대용량 주문에 따라 사용자 정의 할 수 있습니다.
1슈퍼 기능.PLC는 FX3G/FX3U/FX3S PLC와 호환됩니다. 빠르게 작동합니다.
2. 높은 통합.디지털 포인트는 최대 30개의 입력과 30개의 출력입니다.디지털 출력은 트랜지스터, 릴레이 또는 혼합 출력일 수 있습니다.2개의 PLC COM 포트 (Rs232 및 USB 포트)HMI에서 1 다운 포트.
3. 여러 고속 카운팅 및 고속 펄스를 지원합니다. 가속 및 저속은 독립적입니다. 총
고속 계산과 펄스는 480KHz를 초과할 수 없습니다.
4. 32K 단계 프로그램 용량, 32K 전원 끄는 유지 레지스터, 중단 지원, 선형 및 원형 중첩, PID 자율 조정.
5. 특수 암호화. 암호를 12345678로 설정하여 데이터를 철저히 읽기를 방지합니다. ((PLC는 8비트 암호 암호화만 지원합니다.)
6. PLC는 프로그래밍 소프트웨어 GX Developer8.86Q와 GX Works2와 호환되며 HMI는 mView 소프트웨어입니다.
7. 네트워크 모듈은 원격 제어 실현을 위해 고객의 요구 사항에 따라 선택할 수 있습니다.
더 많은 모델은 대용량 주문에 따라 사용자 정의 할 수 있습니다.
